jueves, 28 de noviembre de 2013

Sensor Infrarrojos

La forma más simple de hacer un sensor de Infrarrojos para nuestro robot es utilizando Leds de Infrarrojos, uno emisor (IRED) y otro receptor (fototransistor). Es un tipo de sensor reflexivo en donde el fototransistor mide la radiación proveniente del reflejo de la luz emitida por el LED. Hay que tener en cuenta que estos tipos de sensores son sensibles a la luz ambiente y al coeficiente de reflexión del objeto, pudiendo dar errores.
En este ejemplo utilizaremos el entorno gráfico para Arduino PhysicalEtoys, excelente para observar el comportamiento del fototransistor.

Descargar programa.

Descargar esquema.

viernes, 8 de noviembre de 2013

Mi Primer Robot

Muchos me preguntan que necesitan para  hacer su primer robot. Intentaré ser muy conciso para explicarlo.
1º- La placa controladora:

Arduino Uno es la placa perfecta para nuestros proyectos. Fácil de comprar http://es.farnell.com/, http://www.bricogeek.com/shop/. Barata, +- 26 € si la compramos y si somos manitas la podemos ensamblar nosotros mismos con un coste de 8-12 €  http://txapuzas.blogspot.com.es/2010/07/paperduino-pcb.html.
Tenemos muchos Foros y bloqs dedicados a Arduino Uno para resolver nuestros problemas y con un sinfín de instructables y libros con ejemplos.
Para programar nuestra Arduino Uno necesitamos:
-Un cable usb de impresora AM/BM                                                      por 2 €.
-El sofware se descarga gratuitamente http://arduino.cc/es/Main/Software o podemos utilizar entornos gráficos gratuitos que nos ayudarán a iniciarnos a programar:
2-      S4A Scratch, http://s4a.cat/. (podemos gobernar nuestro Arduino a través de internet  o con nuestro Android).
3-      Physical Etoys, http://tecnodacta.com.ar/gira/projects/physical-etoys/. (podemos dirigir nuestra  Arduino con una web cam).
-Biblioteca imprescindible:  https://www.dropbox.com/home/Libros%20Arduino.
3º- 2 Servomotor de rotación continua tipo HSR-1425CR por +- 15 € la unidad,  http://www.juguetronica.com .


Los podemos utilizar como servos o como motores conectándolos a nuestro Arduino directamente  sin necesidad de una motor shield y ahorrándonos un dinero.
4º-Un chasis, Siempre es mejor utilizar sistemas escalables tipo Lego Technic o Mecano, pero también podemos fabricar nuestro propio chasis.

Un robot muy recomendable para empezar:

http://txapuzas.blogspot.com.es/2011/10/paperrobot-chasis-para-robot-con.html

miércoles, 24 de abril de 2013

Ya he subido las instrucciones del Robot Arduino Physical Etoys. Un pequeño Robot con el que podremos dirigirlo con los gestos desde nuestra cámara web:
También haremos que sea un robot autónomo en busca de luz:

Y un siguelínea:

Totalmente compatible con Robot Arduino Minibloq y Robot Arduino Scratch S4A.

sábado, 13 de abril de 2013

Robot Arduino Physical Etoys v.1

Estoy trabajando en el  Robot Arduino Physical Etoys, un sigue luz muy divertido
. En breve empezaré a subir las instrucciones, de momento adelanto un video del prototipo:



jueves, 28 de marzo de 2013

Robot Arduino Scratch S4A

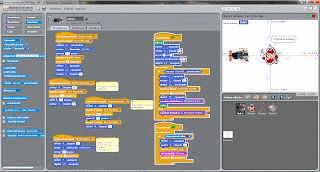

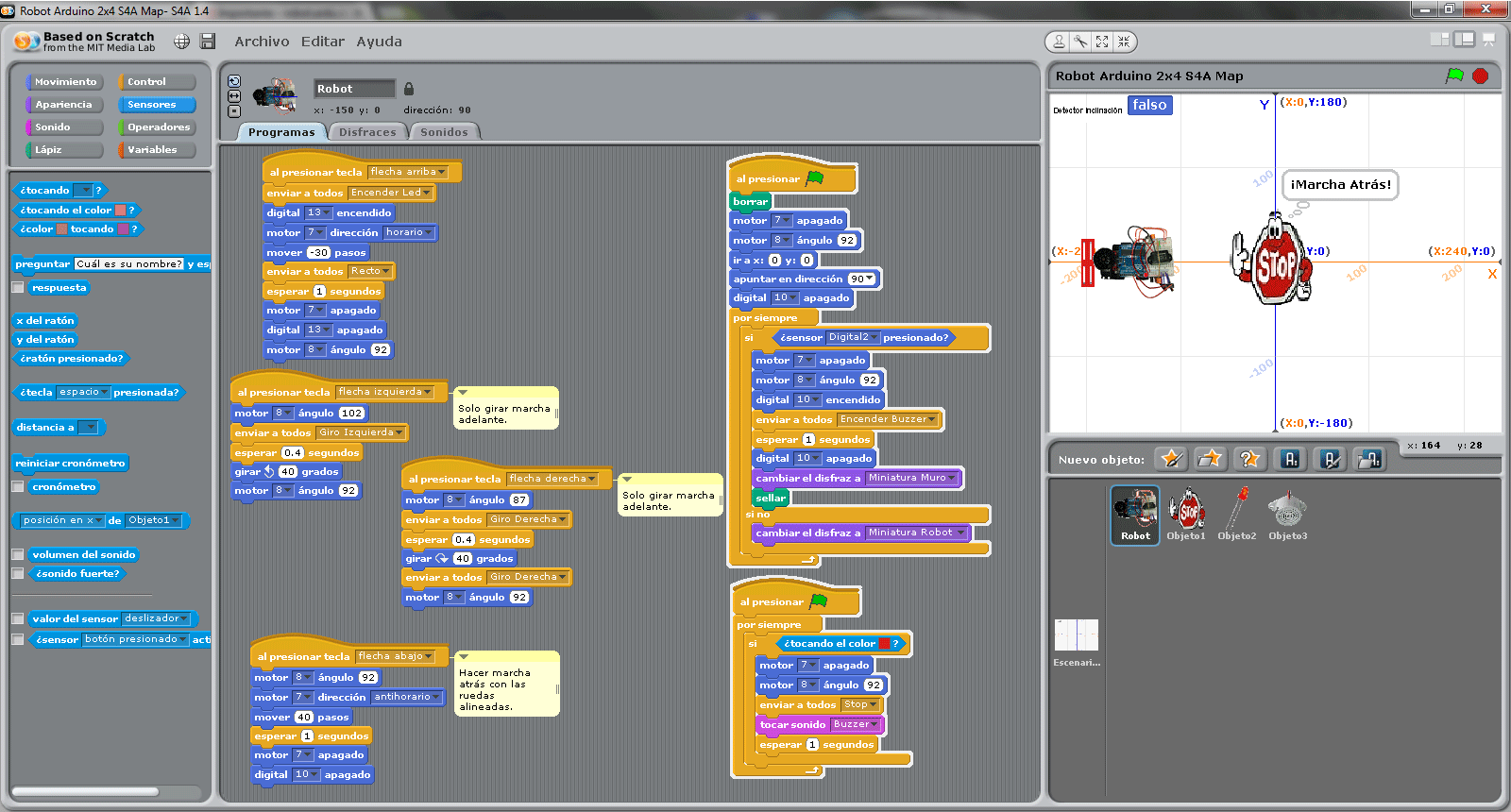

En Robot Arduino ya he subido las instrucciones del Robot Arduino 4X2 Scratch S4A. Este programa nos permitirá dirigir el robot o por Internet, o con un telefóno Android, con la aplicación HiS4A, podremos visualizar el estado del robot, monitorizar la ruta y todo fácilmente gracias al programa S4A de Citilab.

jueves, 21 de marzo de 2013

Robot Arduino Minibloq

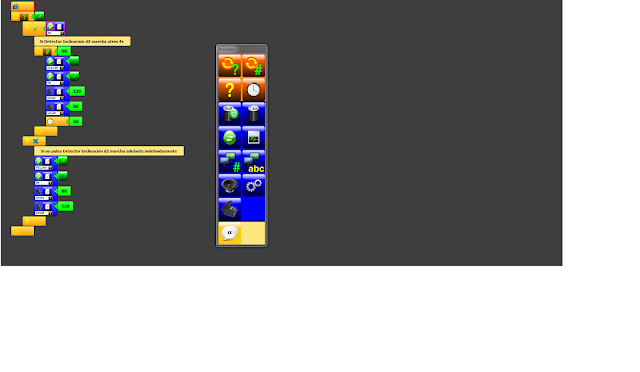

El Robot Arduino Minibloq es un pequeño robot con chasis realizado con las piezas de Lego Technic 9390 (10 €), una tarjeta Arduino Uno (compatible con cualquier Arduino) y programado con el entorno gráfico Minibloq, que nos permite que el robot sea autónomo y hacer programas para nuestros robots sin conocimientos previos de programación.
Ideal para iniciarse en el mundo de la robótica.
Este Robot es totalmente compatible con el Robot Arduino 4x2 Scratch S4A.

jueves, 21 de febrero de 2013

Robot Arduino nace de la necesidad de proyectos de robótica de bajo coste para niños y principiantes.
Utilizaremos sistemas escalables de bajo coste para los chasis. Así con las mismas piezas podremos realizar varios modelos.
Utilizaremos la tarjeta Arduino Uno para los diversos proyectos.
Usaremos los diferentes programas gráficos para programar nuestro Arduino.
En los proyectos se indicará la compatibilidad con el resto de proyectos del bloq.
